In che modo le scanalature a sfera ad alta precisione migliorano l'efficienza dell'automazione?
Una scanalatura a sfera è un componente di trasmissione meccanica ad alta precisione progettato per soddisfare le funzioni principali della trasmissione della coppia e della realizzazione del movimento composto, integrando perfettamente il movimento lineare ad alta precisione con il movimento rotatorio. A differenza delle tradizionali scanalature scorrevoli che si basano sul contatto diretto con la superficie, la scanalatura a sfera utilizza sfere d'acciaio a ricircolo per convertire l'attrito radente in attrito volvente, un design che sottolinea i suoi principali vantaggi: resistenza all'attrito significativamente inferiore, rigidità e capacità di carico migliorate, usura minima in caso di uso prolungato e precisione di movimento costante anche in condizioni di alta velocità o di carico pesante.
I. Struttura delle scanalature Hojama Ball
Le scanalature a sfera Hojama sono classificate principalmente in base alle loro forme strutturali, con le due categorie più diffuse che sono le scanalature a sfera a circolazione esterna e le scanalature a sfera a circolazione interna. I modelli a circolazione esterna presentano un design in cui le sfere d'acciaio escono dalla pista tra l'albero scanalato e il manicotto, circolano attraverso canali esterni e rientrano nella pista, creando un percorso di circolazione ad anello aperto. Al contrario, le scanalature sferiche a circolazione interna integrano canali di circolazione all'interno del manicotto stesso; le sfere si muovono attraverso fori interni o scanalature all'interno del manicotto senza uscire dal gruppo, formando un sistema di circolazione a circuito chiuso.

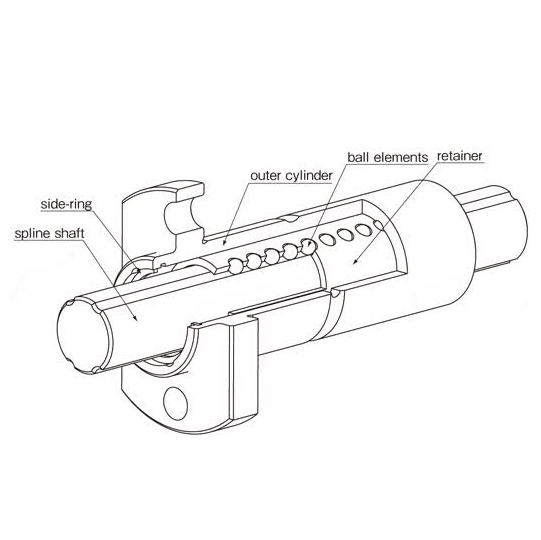

I componenti strutturali chiave di una scanalatura a sfera comprendono quattro parti essenziali: l'albero scanalato, il manicotto, le sfere in acciaio e la gabbia. L'albero scanalato, con scanalature lavorate con precisione lungo la sua lunghezza, funge da base per la trasmissione della coppia e la guida del movimento lineare. Il manicotto, che racchiude l'albero, ospita i canali di circolazione e fornisce un alloggiamento stabile per gli altri componenti. Le sfere d'acciaio, realizzate in acciaio legato ad alta durezza, fungono da elementi volventi centrali che riducono l'attrito e consentono un trasferimento fluido del movimento. La gabbia, spesso realizzata in tecnopolimeri o metallo, mantiene una spaziatura uniforme tra le sfere per prevenire collisioni, garantire una distribuzione uniforme del carico e stabilizzare il percorso di circolazione.
Le scanalature a sfera a circolazione esterna eccellono in termini di capacità di carico grazie alle dimensioni della sfera più grandi e alla struttura di circolazione più robusta, che le rendono ideali per scenari con carichi pesanti come grandi macchine utensili CNC o apparecchiature di sollevamento industriale. Offrono inoltre una manutenzione relativamente semplice, poiché i canali esterni sono accessibili per l'ispezione o la lubrificazione. Tuttavia, il design della circolazione esterna comporta dimensioni complessive leggermente maggiori, che potrebbero limitare l'installazione in ambienti con spazi limitati. Le scanalature delle sfere a circolazione interna, al contrario, vantano una struttura più compatta e gradi di precisione più elevati grazie alla circolazione a circuito chiuso che riduce al minimo il runout delle sfere. Il loro ingombro ridotto migliora l'adattabilità di installazione per dispositivi compatti come giunti robotici o attuatori lineari di precisione, sebbene le dimensioni più piccole della sfera e i canali interni portino a una capacità di carico massima inferiore rispetto ai modelli a circolazione esterna. Inoltre, i tipi a circolazione interna richiedono in genere una manutenzione più specializzata a causa dell'inaccessibilità dei canali interni.
II. Selezione dei materiali dei kit scanalati a sfera Hojama
La scelta dei materiali per le scanalature a sfera influisce direttamente sulle loro prestazioni meccaniche, durata e adattabilità alle condizioni di lavoro, a partire dai principali materiali strutturali, principalmente l'albero scanalato. I metalli comunemente utilizzati per gli alberi scanalati includono acciaio inossidabile e acciaio legato. L'acciaio inossidabile è preferito per applicazioni che coinvolgono umidità, prodotti chimici o lavorazione alimentare grazie alla sua eccellente resistenza alla corrosione e resistenza moderata, mentre l'acciaio legato, dopo il trattamento termico, offre durezza, resistenza alla trazione e capacità di carico di coppia superiori, rendendolo ideale per scenari pesanti come macchinari industriali e trasmissioni automobilistiche dove l'elevata resistenza al carico è fondamentale.
Per le sfere in acciaio e i componenti di supporto, i materiali devono dare priorità alla resistenza all’usura, alla resistenza agli urti e alla stabilità dimensionale. Le sfere in acciaio sono generalmente realizzate in acciaio al cromo ad alto contenuto di carbonio, che viene sottoposto a rettifica di precisione e trattamento termico per ottenere un'elevata durezza e una superficie liscia, riducendo al minimo l'attrito e l'usura durante il funzionamento a lungo termine. I manicotti, che funzionano in stretto coordinamento con le sfere d'acciaio, spesso utilizzano lo stesso acciaio legato degli alberi scanalati o ghisa ad alta resistenza per garantire rigidità e capacità di carico sufficienti. Le gabbie, invece, sono comunemente realizzate in tecnopolimeri o metalli leggeri; la plastica offre basso attrito, resistenza alla corrosione e riduzione del rumore, mentre i metalli sono preferiti per ambienti ad alta temperatura o carico elevato in cui può verificarsi deformazione plastica.
I principi di selezione dei materiali per i set di scanalature a sfera sono guidati da tre fattori fondamentali: requisiti di coppia, ambiente di lavoro e durata di servizio. Per le applicazioni a coppia elevata, vengono selezionati acciai legati ad alta resistenza per prevenire la deformazione o la frattura dell'albero. Negli ambienti difficili, come officine umide o fonderie ad alta temperatura, viene data priorità all'acciaio inossidabile o alle leghe resistenti al calore.
III. Produzione di gruppi scanalati a sfera di alta precisione
La produzione di scanalature a sfera si basa su una combinazione di processi di formatura fondamentali e tecniche di finitura di precisione per garantire l'integrità strutturale e l'accuratezza del movimento, a partire dai processi di produzione principali per componenti chiave come l'albero scanalato. Per la sagomatura iniziale dell'albero scanalato, la laminazione a caldo e la laminazione a freddo sono i due metodi fondamentali principali. La laminazione a caldo prevede il riscaldamento delle billette metalliche ad alte temperature e il loro passaggio attraverso stampi di laminazione per formare il profilo scanalato di base; questo processo è efficiente per la produzione di massa, riduce gli sprechi di materiale e migliora la struttura dei grani interni del metallo per aumentare la resistenza complessiva. La laminazione a freddo, invece, viene eseguita a temperatura ambiente, utilizzando la pressione per modellare il profilo della scanalatura senza riscaldamento; produce una finitura superficiale più liscia e una tolleranza dimensionale più stretta rispetto alla laminazione a caldo, rendendola adatta per componenti che richiedono precisione preliminare prima della finitura.
A complemento di questi processi fondamentali c'è la finitura di precisione delle piste delle sfere, un passaggio fondamentale per garantire una circolazione regolare delle sfere e un movimento accurato. Ciò comporta in genere la rettifica per ottenere la forma precisa dell'arco e la ruvidità superficiale delle piste, seguita dalla lappatura per applicazioni ad altissima precisione, che affina ulteriormente la superficie per ridurre al minimo l'attrito e migliorare la resistenza all'usura. Per le maniche, processi di finitura simili vengono applicati alle piste interne per garantire un coordinamento perfetto con l'albero scanalato e le sfere in acciaio.
Per mantenere rigorosi standard di precisione, durante tutta la produzione viene implementata una serie di misure di garanzia della precisione. Le tecniche di trattamento superficiale, come la cementazione o la nitrurazione, vengono utilizzate per aumentare la durezza superficiale degli alberi scanalati e dei manicotti, migliorando la resistenza all'usura senza compromettere la tenacità del nucleo. La calibrazione dimensionale viene eseguita utilizzando strumenti di misurazione ad alta precisione per verificare le dimensioni chiave, tra cui il passo della scanalatura, il raggio della pista e la rettilineità dell'albero, garantendo la conformità agli standard internazionali.
Diversi processi di produzione esercitano impatti distinti sulle prestazioni del prodotto. I componenti laminati a caldo mostrano maggiore resistenza e duttilità grazie alla struttura dei grani ottimizzata derivante dalla lavorazione ad alta temperatura, che li rende adatti per applicazioni con carichi pesanti. Le parti laminate a freddo, con la loro superficie superiore e più liscia e stabilità dimensionale, riducono l'attrito iniziale e richiedono meno post-elaborazione, migliorando l'efficienza dell'assemblaggio. La rettifica e la lappatura di precisione migliorano significativamente la precisione del movimento riducendo al minimo le irregolarità delle piste, garantendo un rotolamento uniforme delle sfere e riducendo le vibrazioni durante il movimento lineare o rotatorio, fondamentali per le macchine CNC ad alta velocità o i bracci robotici.
IV. Ampia applicazione di kit scanalati a sfera
Nel settore dei macchinari pesanti, le scanalature lineari a sfere sono ampiamente utilizzate nelle apparecchiature principali dove la durata, l'elevata capacità di carico e la precisione del movimento sono fondamentali. Nelle apparecchiature di produzione automatizzate, consentono il posizionamento lineare preciso dei bracci robotici garantendo al tempo stesso un trasferimento stabile della coppia durante la movimentazione del pezzo, supportando il funzionamento continuo 24 ore su 24, 7 giorni su 7 con una manutenzione minima. I giunti robotici si affidano a scanalature sferiche per ottenere movimenti lineari e rotatori flessibili e ad alta velocità, poiché il loro basso attrito e l'elevata rigidità prevengono ritardi di movimento e garantiscono una precisione di posizionamento ripetibile. Inoltre, nelle macchine utensili CNC, le scanalature a sfera sono integrate negli assi di avanzamento per trasmettere la coppia per la rotazione del mandrino guidando al tempo stesso il movimento lineare dell'utensile, migliorando direttamente la precisione di lavorazione e la qualità della superficie dei pezzi.
Il settore dei beni di consumo e dei trasporti sfrutta le scanalature a sfera per applicazioni che richiedono design compatto, funzionamento silenzioso e prestazioni affidabili. Nelle apparecchiature di trasmissione di precisione per l'elettronica di consumo, il loro ingombro ridotto e il movimento fluido soddisfano la richiesta di miniaturizzazione e bassa rumorosità. Nel settore NEV, le scanalature a sfera vengono utilizzate in componenti chiave come alberi di trasmissione dei veicoli elettrici, meccanismi di scambio delle batterie e sistemi di sterzo: la loro resistenza alla corrosione e l'elevata capacità di coppia si adattano al duro ambiente sotto il veicolo migliorando al contempo l'efficienza energetica riducendo la perdita di energia per attrito. Trovano impiego anche nei regolatori dei sedili automobilistici, consentendo precise regolazioni lineari e rotazionali per il comfort dei passeggeri.
Per i settori specializzati con condizioni operative estreme o requisiti di altissima precisione, i kit scanalati a sfera sono personalizzati per soddisfare standard rigorosi. Nell'industria aerospaziale, vengono applicati nei sistemi di controllo degli aerei e nei componenti di distribuzione dei satelliti, realizzati con leghe leggere e ad alta resistenza e sottoposti a severi test di resistenza al vuoto e alla temperatura per garantire l'affidabilità nello spazio o in ambienti ad alta quota. Nelle apparecchiature mediche, le scanalature sferiche con superfici ultra lisce e materiali sterili prevengono la contaminazione consentendo al tempo stesso il controllo dei micromovimenti per procedure chirurgiche delicate o un posizionamento accurato delle immagini. Negli strumenti di ricerca scientifica, la precisione del movimento su scala nanometrica e le caratteristiche di bassa vibrazione supportano esperimenti che richiedono estrema precisione, come l’assemblaggio di componenti del calcolo quantistico o le regolazioni dell’osservazione astronomica.
V. Punti chiave di selezione e precauzioni delle scanalature a sfera Hojama
Quattro parametri fondamentali determinano direttamente l'idoneità di una scanalatura a sfera per applicazioni specifiche: capacità di carico di coppia, intervallo di corsa, grado di precisione e temperatura operativa. La capacità portante si riferisce alla coppia massima che la scanalatura può trasmettere senza deformazioni o guasti; deve essere adattato ai requisiti di coppia di picco del sistema. L'intervallo della corsa, la distanza lineare massima che la spline può spostare, deve essere allineato con l'intervallo di movimento del sistema: le corse sovradimensionate aumentano i costi e lo spazio di installazione, mentre le corse sottodimensionate limitano la funzionalità. Il grado di precisione, tipicamente definito dagli standard internazionali, determina l'accuratezza del posizionamento e la fluidità del movimento; le applicazioni ad alta precisione come i robot chirurgici richiedono i gradi P2 o P3, mentre le apparecchiature industriali generali possono utilizzare i gradi P5 o P7. L'intervallo di temperatura operativa è un altro fattore critico: le scanalature a sfera standard funzionano in modo affidabile tra -20°C e 80°C, ma gli ambienti ad alta temperatura richiedono materiali resistenti al calore e lubrificanti per alte temperature per evitare la degradazione del lubrificante o l'ammorbidimento del materiale.
I set di scanalature a sfera per movimento lineare devono essere compatibili con i componenti di supporto per garantire un'integrazione perfetta, con due requisiti di adattamento principali: corrispondenza del diametro dell'albero e vincoli di spazio di installazione. La corrispondenza del diametro dell'albero implica l'allineamento del diametro esterno dell'albero scanalato con il diametro interno del manicotto e dei componenti associati; diametri non corrispondenti possono causare attrito eccessivo, distribuzione non uniforme del carico o persino inceppamenti meccanici. Ad esempio, un albero scanalato con un diametro di 30 mm richiede un manicotto con un diametro interno corrispondente. I vincoli di spazio di installazione si riferiscono alle dimensioni fisiche della spline rispetto allo spazio disponibile del sistema; applicazioni compatte come i giunti robotici possono richiedere scanalature a sfera miniaturizzate, mentre i grandi macchinari industriali possono ospitare modelli più grandi. Inoltre, è necessario considerare l'orientamento di montaggio: le installazioni verticali potrebbero richiedere ulteriori meccanismi anticaduta per impedire lo slittamento del manicotto sotto gravità.
